壓電式傳感器

PIEZOVAC PV 101

PIEZOVAC PV 101 使用測量范圍為 1200 至 0.1 mbar 的內部壓電式傳感器運行。在壓力的影響下，薄膜片會發生彎曲，然后會影響在其背面的電橋。彎曲會迫使測量橋失調，從而測量施加的壓力。

PIEZOVAC PV 101 為食品行業開發。由于采用可拆卸的法蘭連接，傳感器的尺寸顯著減小。使用了壓電傳感器，顯著延長了電池的使用壽命，從而使設備能夠做好運行準備。借助至少 50 ms 的測量速率，您可以在較短的處理時間內得知當前的壓力。

壓電式壓力傳感器與皮拉尼傳感器相結合

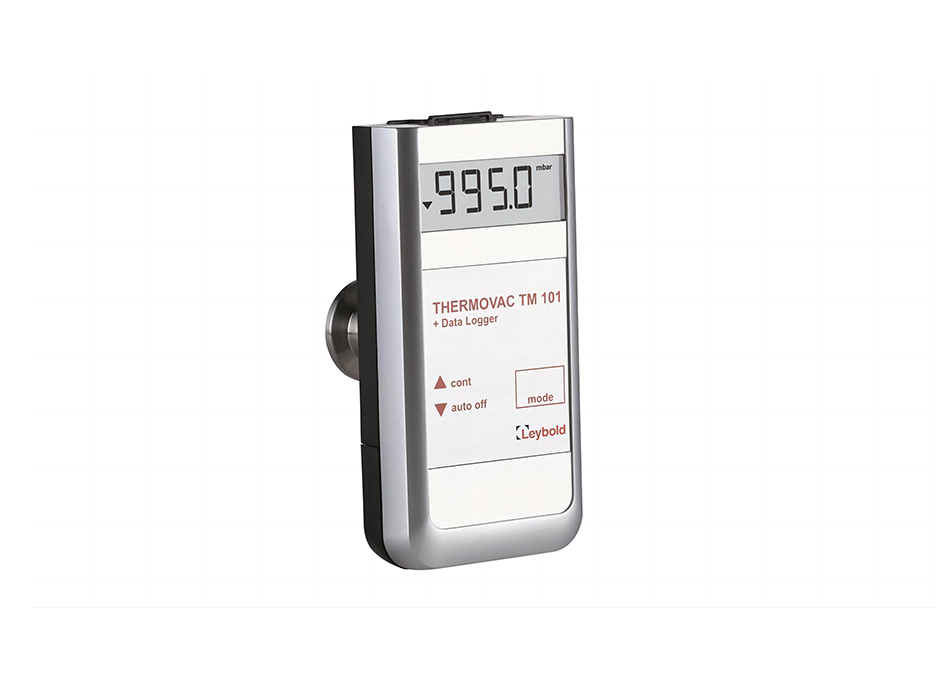

THERMOVAC TM 101

THERMOVAC TM 101 將用于高壓力范圍的壓電式壓力傳感器和用于低壓力范圍的皮拉尼傳感器相結合，此便攜式真空計提供的測量值不受壓力超過 15 mbar (11.25 Torr) 的氣體類型的影響。它能夠在 1200 至 5x 10-4 mbar（900 至 3.75 x 10-4 Torr）的壓力范圍內測量壓力。

此便攜式真空計也可作為數據記錄器運行，用于在測量過程中保存壓力數據，這使其成為保養人員檢查真空性能并在其流程中進行記錄的好選擇。

可選 VacuGraph 套件

VacuGraph 是一款用于存儲測量數據和執行 PC 分析的 Windows 軟件

套件是一個實用的手提箱，其中含有軟件、USB 接口電纜和適配器。該手提箱為所有部件提供保護，并將它們固定在一個位置。智能軟件允許在線記錄測量值以及讀出 PIEZOVAC PV 101 或 THERMOVAC TM 101 數據存儲器中的數據。測量值可被繪制成圖表，并導出為文本文件以供進一步分析。

優勢：

• 易于讀取的 LCD 屏幕，通過 9V 電池供電，電池續航時間長
• 集成法蘭，便于對系統進行現場檢測
• 壓力測量范圍為 1200 至 5 x 10-4 mbar
• 氣體修正系數直接存儲在設備上，可直接在設備上調整或通過專用軟件進行調整
• 能夠存儲多個數據點并可導出到 PC
• 手提箱能夠安全地在各現場間運送真空計和附件

用于真空系統的 TM101/PV101 手持式一體化測量軟件

高級 VacuGraph™ 軟件與 Leybold 萊寶真空計配合使用，可作為一種專業工具，以有效、簡單的方式在您的 PC 上可視化、分析和保存測量值。VacuGraph 不言自明，適用于所有帶有 USB、USB-C、RS232、RS485 或藍牙接口的 Leybold 萊寶儀器。

使用完整版時，每臺 PC 需要一個許可證。精簡版免費。

描述

• 保存測量值。
• 圖形顯示和評估測量值。
• 測量數據可導出為 CSV 文件，例如 Microsoft Excel。
• 可同時與隨機數量的有源真空計通信。
• 便于計算泄漏：只需使用光標選擇壓力范圍，輸入腔室容量，就可自動計算泄漏率。
• 可輕松設置 Leybold 萊寶測量真空計的所有參數（例如單位、輸出特性、氣體類型修正系數、開關和切換點等
• 曲線插圖和圖表標題易于更改，例如用于質量保證記錄。
• 固件更新助手：您可以立即從新開發的功能中獲益，并自行更新真空計固件。
• 操作系統：Windows XP/Vista/7/8/10/11、Linux、MacOS。

限制

• 無法導出、保存、計時或打印測量值。
• 測量限于 5 分鐘。
• 一次只能使用一個實時測量選項卡/窗口。
• 不允許讀取數據記錄器設備。
