ISO-KF

ISO-KF 連接由 Leybold 萊寶開發，現在成為全球各種真空應用中的小型接頭（內徑達 50 mm）使用的主要法蘭類型。

它允許通過其快速釋放夾快速安裝和更換真空系統中的組件，因此又稱 QF，即快速法蘭。

每個連接都由兩個對稱的 ISO-KF 法蘭、一個帶 O 形圈墊片的定心環和一個夾緊環組成。只需轉動夾緊環的翼形螺母，即可在不使用工具的情況下進行高真空密封 ISO-KF 連接。

它通常適用于低至 10-7 mbar/torr 的壓力，能夠承受高達 5 bar 的壓力，在使用金屬密封時可耐受高達 200 °C 的烘烤溫度，在使用 FPM 墊片時可耐受 150 °C 的烘烤溫度。

盡管如此，它的主要特點是組裝速度快，不需要使用工具即可提供真空密封。

ISO-K/ISO-F

ISO-K 和 ISO-F 接頭通常具有較大的直徑。

• 通常會優先選擇 ISO-K 接頭，因為夾具可以定位在法蘭周圍的任何位置，而不是只在固定的螺栓連接點。
• ISO-F 法蘭的強度較高，因此常見于將法蘭用作結構元件的情況。

這些法蘭類型的內徑范圍從 DN 63 到 DN 630 不等（因此管徑為 70 到 650 mm）。由于定心環可以牢固地插入法蘭的定心槽中，因此即便是水平連接也可以快速方便地安裝。

通過此類連接，在使用金屬墊片時可達到低至 10-9 mbar 的壓力。同樣，在使用金屬法蘭時可達到高達 200 °C 的烘烤溫度，在使用 FPM 時可達到 150 °C 的烘烤溫度。

CF

CF 法蘭連接由兩個幾何形狀相同的法蘭組成，這些法蘭具有 OFHC 銅制平墊片、螺栓、螺母和墊圈。

CF 組件采用精選的耐腐蝕型不銹鋼材質。這種密封非常堅固，因此在需要達到 UHV 壓力時會使用 CF 法蘭，此過程還需要進行烘烤（適用于全金屬密封）。

所有組件都焊接在內部，以防從一開始就出現任何可能構成所謂虛漏的裂縫或槽孔。

尺寸從 DN 16 CF 到 DN 250 CF（內徑 16 mm 到 250 mm）不等，常見于儀表、離子泵和渦輪分子泵上，用于達到超高真空壓力。

連接件

通過連接件滿足內部控制和向真空傳遞力的需求。

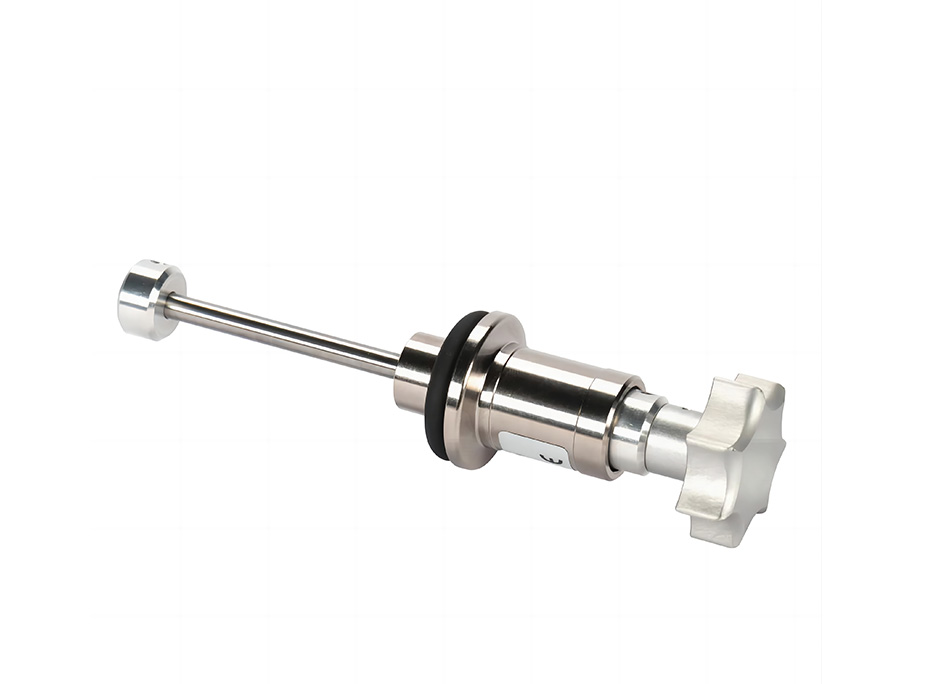

我們有一系列標準電流型和高電流型連接件。我們還有一系列旋轉、液體、旋轉/線性連接件，可將力/物體傳遞到真空系統。
